DIAGRAMAS DE CASOS DE USO
ACTOR
Se le llama actor a toda entidad externa al
sistema que guarda una relación con éste y que le demanda una funcionalidad.
Esto incluye a los operadores humanos pero también incluye a todos los sistemas
externos, además de entidades abstractas, como el tiempo.
En
el caso de los seres humanos se pueden ver a los actores como definiciones de
rol por lo que un mismo individuo puede corresponder a uno o más Actores. Suele
suceder sin embargo, que es el sistema quien va a tener interés en el tiempo.
Es frecuente encontrar que nuestros sistemas deben efectuar operaciones
automáticas en determinados momentos; y siendo esto un requisito funcional
obvio, resulta de interés desarrollar alguna forma de capturar dicho requisito
en el modelo de caso de uso final.
CASO DE USO
Un caso de uso es una
descripción de los pasos o las actividades que deberán realizarse para llevar a
cabo algún proceso. Los personajes o entidades que participarán en un caso de
uso se denominan actores.En el contexto de ingeniería del software, un caso de uso es una secuencia de interacciones
que se desarrollarán entre un sistema y sus actores en respuesta a un evento
que inicia un actor principal sobre el propio sistema. Los diagramas de casos
de uso sirven para especificar la comunicación y el comportamiento de un
sistema mediante su interacción con los usuarios y/u otros sistemas. O lo que
es igual, un diagrama que muestra la relación entre los actores y los casos de
uso en un sistema. Una relación es una conexión entre los elementos del modelo,
por ejemplo la especialización y la generalización son relaciones. Los
diagramas de casos de uso se utilizan para ilustrar los requerimientos del sistema
al mostrar cómo reacciona a eventos que se producen en su ámbito o en él mismo.
ASOCIACIONES DE CASO DE USO
§ `comunica (<<communicates>>):
Relación (asociación) entre un actor y un caso de uso que denota la
participación del actor en dicho caso de uso.
§ ``usa (
<<uses>>) (o <<include>> en la nueva versión de UML):
Relación de dependencia entre dos casos de uso que denota la inclusión del
comportamiento de un escenario en otro.
§ ``extiende (<<
extends>>): Relación de dependencia entre dos casos de uso que denota que
un caso de uso es una especialización de otro. Por ejemplo, podría tenerse un
caso de uso que extienda la forma de pedir azúcar, para que permita escoger el
tipo de azúcar (normal, dietético o moreno) y además la cantidad en las

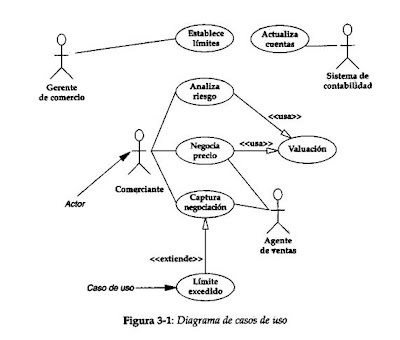

unidades adecuadas (cucharadas o bolsas). Un posible diagrama se muestra en la
figura
Se
utiliza una relación de tipo <<extends>> entre casos de uso cuando
nos encontramos con un caso de uso similar a otro pero que hace algo más que
éste (variante). Por contra, utilizaremos una relación tipo <<
uses>> cuando nos encontramos con una parte de comportamiento similar en
dos casos de uso y no queremos repetir la descripción de dicho comportamiento
común.
En
una relación << extends>>, un actor que lleve a cabo el caso de uso
base puede realizar o no sus extensiones. Mientras, en una relación
<<include>> el actor que realiza el caso de uso base también
realiza el caso de uso incluido.
En
general utilizaremos <<extends>> cuando se presenta una variación
del comportamiento normal, y <<include>> cuando se repite un comportamiento
en dos casos de uso y queremos evitar dicha repetición.
Por
último en un diagrama de casos de uso, además de las relaciones entre casos de
uso y actor (asociaciones) y las dependencias entre casos de uso
(<<include>> y <<extends>>), pueden existir relaciones
de herencia ya sea entre casos de uso o entre actores.
Llamamos
modelo de casos de uso a la combinación de casos de uso y sus correspondientes
diagramas. Los modelos de casos de uso se suelen acompañar por un glosario que
describe la terminología utilizada. El glosario y el modelo de casos de uso son
importantes puntos de partida para el desarrollo de los diagramas de clases.
Por
último se debe tener en cuenta, que aunque cada caso de uso puede llevar a
diferentes realizaciones, es importante reflejar en cada representación el
motivo que nos ha llevado a descartarla, si es el caso.
